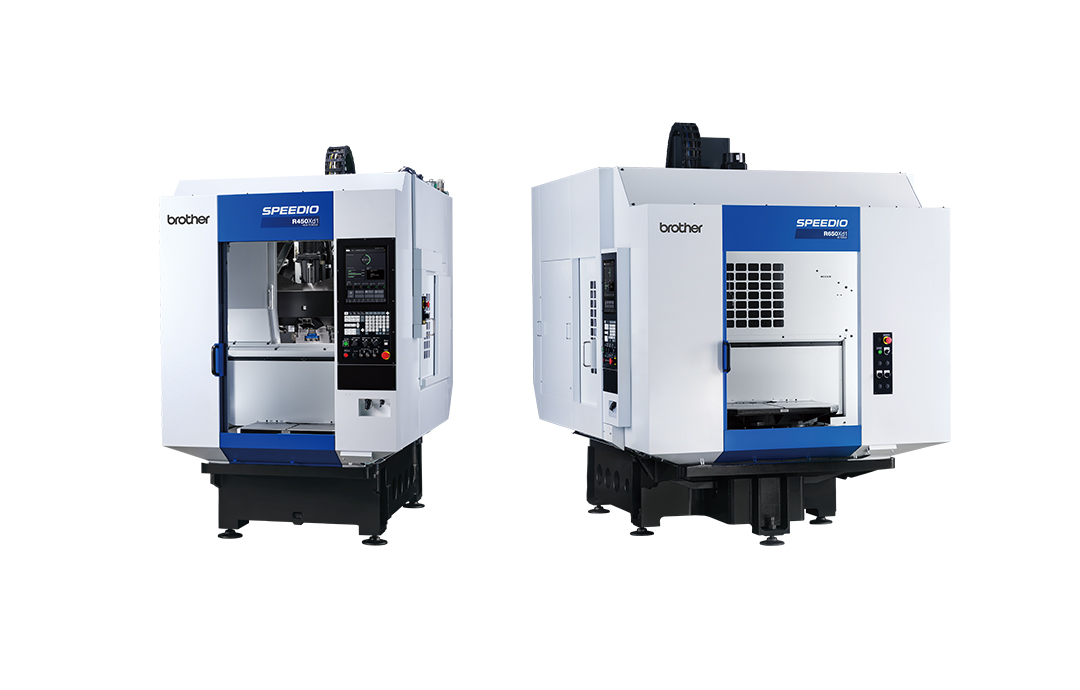

SPEEDIO R450Xd1/R650Xd1緊湊型加工中心

兄弟工業

BROTHER

瀏覽量:

產品名稱

SPEEDIO R450Xd1/R650Xd1緊湊型加工中心

產品描述

Brother獨創的高速兩面可交換工作臺“QT工作臺”兼具寬敞的夾具區域和高可靠性，是回轉式的高速雙工作臺更換裝置，通過優化加減速控制使工作臺更換速度比以往更快。工作臺交換時間分別為2.7秒和3.1秒。

R650Xd1安裝夾具的最大空間可達Ø1,300×高450mm，承重300kg，對配置使用圓工作臺的大型搖籃夾具等具有非凡的優勢。

具備28把刀庫選配規格，28把刀具換刀時間T-T為0.8秒，C-C為1.5秒。主軸啟動停止時間為0.14秒。速度快，加工效率高。

主軸扭矩可達40N•m，18.9kW，大扭矩規格可達92N•m，26.2kW，加工能力強。

加工精度也大為提高，且機床附件齊全，數控功能豐富，操作方便。

型號			SPEEDIO R450Xd1	SPEEDIO R650Xd1
數控裝置型號			CNC-D00	CNC-D00
行程	X軸	mm	450	650
	Y軸	mm	320	400
	Z軸	mm	305	305
工作臺	作業區域尺寸	mm	單面600×300	單面800×400
工作臺	最大負載（均勻負載）重量	kg	單面120（200）	單面200（300）
主軸	主軸轉速	轉/分	10,000，16,000，10,000（大扭矩）
主軸	錐孔		7/24 No.30	7/24 No.30
進給速度	X×Y×Z軸快速移動速度	m/分	50×50×50	50×50×50
進給速度	切削進給速度	m/分	1~30	1~30
自動換刀裝置	刀庫容量	把	14/22/28	14/22/28/40
電機	主軸電機（10分/連續）	kW	10.1/7.0，7.4/5.1，12.8/9.2	10.1/7.0，7.4/5.1，12.8/9.2
外形尺寸	機床高度	mm	2,584	2,704
	占地面積	mm	1,400×2,609（3,448）	1,830×3,029(3,868) 2,145×3,029(3,868)
	機床重量	kg	2,750	3,550(14/22/28把刀) 4,150（40把刀）
